Kubatura

Volumenbestimmung mit Auf- und Abtrag

Die AndroTec Kubatur-Berechnungssoftware für Microsoft-Windows erlaubt auf einfache Weise die Volumenbestimmung zwischen zwei Oberflächen (sogenannten Horizonten) gemäß den geltenden REB/GAEB-Vorschriften.

Die Oberflächen können dabei entweder durch horizontale Ebenen fester Höhe oder durch Mess- bzw. CAD-Daten vorgegeben werden. Auf Wunsch lassen sich die einzelnen Koordinaten mit einem Höhenversatz beaufschlagen. Bruchkanten im Gelände werden von der automatischen Dreiecksvermaschung ebenso berücksichtigt, wie vorgegebene Begrenzungen oder Aussparungen des Abrechnungsgebietes.

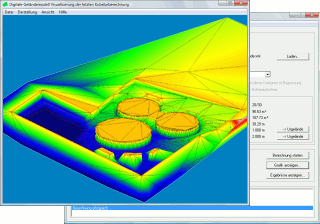

Neben der numerischen Ausgabe aller relevanten Berechnungsergebnisse wie Auftrag, Abtrag, Oberfläche, Umfang, usw. erlaubt eine dreidimensionale Darstellung die visuelle Überprüfung der aufgenommenen Messwerte. Ausführliche Berechnungsprotokolle gewährleisten darüber hinaus die Nachprüfbarkeit der Ergebnisse durch den Auftraggeber.

Kubatura kann entweder mit dem AndroTec PlanAssistent eingesetzt werden oder, in Verbindung mit dem Geodaten-Konverter CVT-Pro, zusammen mit tachymetrischen oder GNSS-basierten Aufmaßsystemen aller führenden Hersteller.

Die wichtigsten Funktionen:

• Automatische Dreiecksvermaschung unter Berücksichtigung von Bruchkanten, Begrenzungen und Aussparungen
• Bestimmung des Auf- und Abtrags, der Oberflächen und des Umfangs von

• zwei Geländeaufnahmen
• einer Geländeaufnahme und einer Horizontalebene
• einer Geländeaufnahme bezogen auf den höchsten oder niedrigsten Punkt dieser Aufnahme
• höhenverschobenen Geländeaufnahmen

• Generierung des Differenzmodells
• Generierung von Höhenlinien mit wählbarem Abstand
• Generierung von Höhenwerten in wählbarem Raster
• 3D-Grafikdarstellung der Geländemodelle oder des Differenzmodells in Echtzeit
• Viele Grafikoptionen wie Falschfarbendarstellung, Zentral- oder Parallelprojektion, Überhöhungsfaktor, usw.
• Datenimport aus allen wichtigen Datenformaten: DXF, XML, CSV, TXT, Leica-GSI, REB (DA30, 45, 49), ESRI Grid, SDR33 und weiteren
• Export der Geländemodelle als DXF, REB (DA 30, 45, 49, 58) oder LandXML TIN
• Exportmöglichkeit in das CAD-Format DXF und die REB Datenarten 30, 45, 49 und 58
• Automatische Protokollgenerierung mit 3D-Grafik, Koordinatenverzeichnis, Streckenverzeichnis und Berechnugsnachweis nach REB/GAEB
• Protokoll für (Ober-)flächenberechnung mit 3D-Grafik, Koordinatenverzeichnis, Streckenverzeichnis und Rechnung
• Export von Protokollen in den Dateiformaten RTF, CSV oder als interaktives HTML

Verwendete Berechnungsgrundlagen:

• REB 22.013
• GAEB-VB 20.404
• GAEB-VB 22.114
